アタッチメント着脱装置 MKC シリーズ

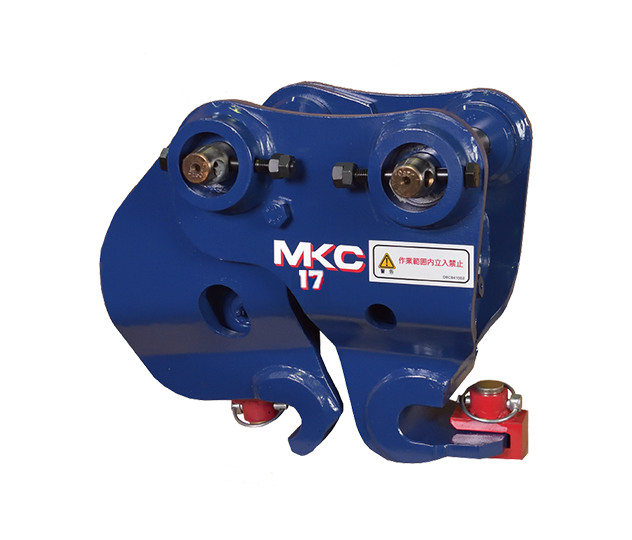

機械式カプラ

大好評のMKC シリーズに機械式が加わりました！

MKC20M
NEW
MKC30M
MKC50M
MKC70HM
MKC100HM
MKC200HM
◆ クレーン仕様ショベル対応

クレーン作業時に、ワイヤーやフックがカプラに全く触れる心配のない、先進のスリム設計で、安全な作業が行えます。

◆ 重負荷型フック（リンク側）を採用

フックを理想的な形状と材質にすることで耐久性が2～3 倍向上しました。（当社比）これにより解体作業等の過酷な環境下での使用にも適応できます。

油圧式カプラ

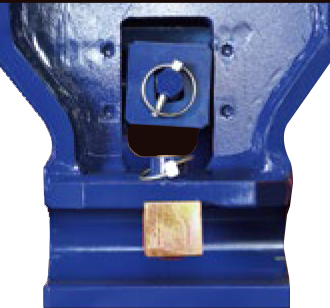

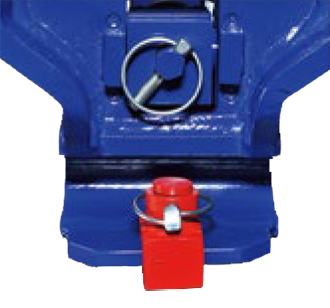

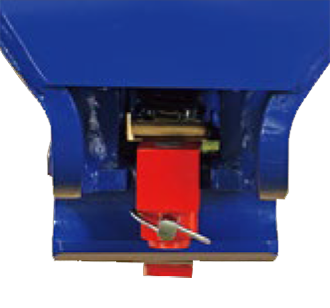

スクリューロッド緩み防止用回り止金具を採用
1image
アタッチメント交換準備をします。
2image
固定部フックをアーム側のピンに引掛け、リング側フックをリング側ピンに押し当てます。
3image
ラチェットレンチ等を使用し、スクリューロッドを伸ばして装着します。
4image
ボルトのゆるみ防止の回り止金具と、ロックピンを取り付けます。

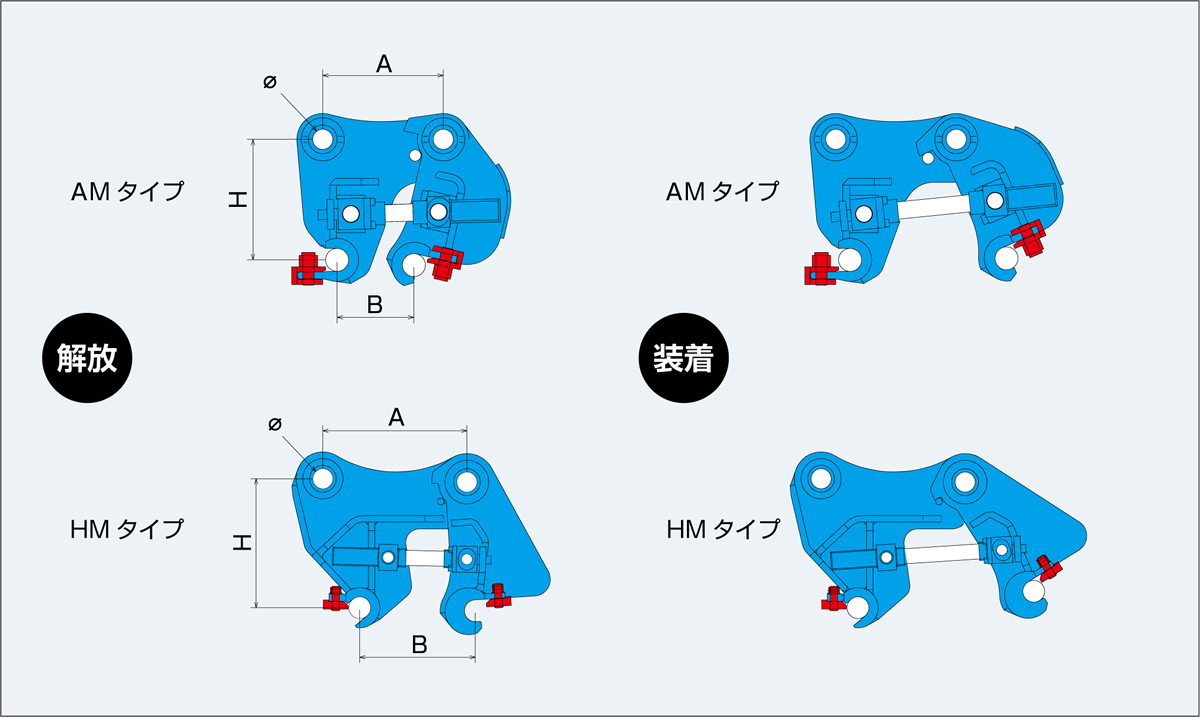

解放と装着図
形式 適合ショベル
ton		 ピン径 Φ
mm		 オフセット（H）
mm		 ピン間距離(L)
mm		 総質量
kg		 許容荷重
kN
ショベル側（A） アタッチメント側（B）
MKC20M 2 30・35 210 160・200 140～250 33 10
MKC30M 3 35・38・40 210 210 165～270 41 15
MKC50M 4・5 45 230 260 180～330 50 25
MKC70HM 7 50 280 310 285～390 90 70
MKC100HM 12～14 60・65 385 430 355～520 195 100
MKC200HM 20 80 420 480 430～580 310 200
注1. 許容荷重とは、MKCの両フック先端部それぞれに加えられる荷重を表し、アタッチメントの質量と作業で発生する負荷を加えた値です。
　　 許容荷重は、弊社設計基準に基づきます。
注2. 仕様は、代表的な値です。装着ショベルや仕様により異なります。
注3. 仕様は、改良のために変更することがあります。
形式 CAT コベルコ 日立 コマツ ヤンマー クボタ 住友 加藤
MKC20M 302CR/020ESR SK20SR ZX20U PC20MR ViO20/B2
B20U		 U20/U25/RX205   HD20VX3
MKC30M 303CR/303.5CR
304CR/030ESR		 SK30SR/SK35SR ZX30U/ZX35U PC30MR/PC35MR ViO30/ViO35/B3Σ
B30U/B4Σ/B40U		 U30/U35
RX306/RX406		   HD30V5/HD35V5
MKC50M 305CR/305.5CR SK45SR/SK55SR ZX40U/ZX50U
ZX55UR		 PC45MR/PC55MR ViO45/ViO55
B6Σ/B60U		 U40/U55   HD45V5
MKC70HM 308CR SK75SR ZX75US/ZX75UR PC78US B7Σ/B7U   SH75X HD308US
MKC100HM 313/313GC
315/315GC		 SK125SR/SK135SR ZX120/ZX135 PC128US/PC138US     SH120/SH125X
SH135X		 HD514MR
MKC200HM 320/323/325 SK200/SK225SR
SK235SR		 ZX200/ZX225US PC200/PC228US     SH200/SH235X HD820
※油圧配管はショベルへの追加改造工事で使用可能です。油圧源は、ショベルのパイロットラインを使用します。
※上記以外のショベルへの取付に関しましてはお問合わせ願います。
